名稱：波紋伸縮器

型 號：DN32-1000

性能特點：

    波紋伸縮器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

    我廠生產各種型號波紋伸縮器，我公司是集波紋伸縮器的研發和波紋伸縮器的生產于一體的專業廠家，常年來我公司的波紋伸縮器專家一直專心致力于波紋伸縮器的工作，質量好價格低的波紋伸縮器，給顧客帶來了方便。

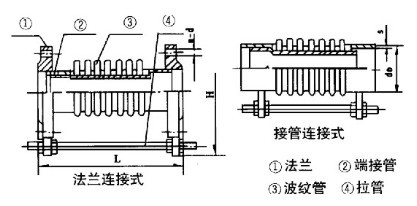

波紋伸縮器安裝數據表

通徑 DN	波數	壓力等級 Mpa					濾紋管	*大	長度mm
0.25		0.6	1	1.6	2.5	有效面積	外徑尺寸	法蘭	接管
軸向補償量 mm/ 剛度 N/mm					cm 2	mm	（mm）	（mm）
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
	16	Nov-50	46/14	41/14	36/32	31/47			244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
	16	50/14	46/22	41/22	36/45	31/55			230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
	16	50/16	46/26	41/35	36/35	31/70			240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
	12	42/16	38/22	38/32	34/40	29/50			260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
	10	53/14	49/17	49/21	43/26	38/33			270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
	10	76/26	74/32	64/40	57/50	49/63			305/381	387/409
